本手冊僅供專業安裝人員使用不得作為用戶使用手冊

嚴禁非專業人員安裝！安裝前請仔細閱讀本手冊

一.產品概述

感謝您選購大泰國內最新產品永磁六相（模塊化）控制器，為了讓您輕松使用本產品，用戶使用本系列控制器前，請您詳細閱讀本說明書，以便了解控制器安裝及使用說明。本手冊主要介紹了控制器功能特點，安裝使用方法，日常維護注意事項等。用戶在安裝使用過程中遇到任何問題請聯系我們，技術咨詢蔡工15888620588.

大泰永磁六相（模塊化）控制器具有安全·高效·穩定·節能·耐高溫及安裝方便等特點。產品廣泛適用于電動三輪車，電動載客車，電動環衛車，低速汽車，電動觀光車，電動叉車，電動清掃車，農業機械車，小型物流車等車輛。

二.產品特點:

1.國內首創六相雙模控制系統，運行穩定，抗干擾能力強。

2.欠壓保護和限流保護能實現對電機和電池的雙效保護。

3.采用進口MOS管驅動，高頻·高效·安靜的工作模式。

4.特有的防溜坡功能，讓車輛下坡行駛更加安全。

5.有低電平剎車，速度信號，防盜信號，高壓保護等功能。

6.下坡可控制恒速，讓您重載下坡安全無憂。

7.再生制動功能，可反向充電，續航里程更持久。

8.CAN功能協議接口，更加智能。

9.軟啟動，起步平穩，車輛駕駛更加舒適。

10.三擋調速功能，運動模式，舒適模式，節能模式，可根據駕駛員要求自由切換。

11.電子剎車輔助功能，減少剎車蹄塊磨損問題。

三.產品參數

四.接線定義圖：

五.大泰控制器整車布線注意事項：

1.控制器的信號端是采集電壓信號的過程，所以在車身布線方面，要考慮整體走線的干擾源問題。

2.霍爾信號端，控制器本身提供了霍爾的正負電源，以及采集三相霍爾信號的完整電路，無需外從車身上接額外的線路，只需要接電機上對應的霍爾信號接口；

3.霍爾儀表線與相位儀表線是一根霍爾脈沖信號接口，接儀表上的速度線。

4.剎車信號線千萬要注意，不能與剎車燈有任何的連接，因為剎車燈電源采用了獨立的額外電源，非控制器提供的，所以采集剎車信號需要獨立的開關電路，配合控制器提供的信號采集過程，若串接了剎車燈的線路，容易造成剎車燈電源進入控制器，完成剎車信號端電壓采集的損壞。

5.在倒車前進空檔這三檔開關的信號接線端，不能串接倒車喇叭等外圍電路的其他線路，會引起控制器因外圍電路的干擾造成誤動作或損壞。

6.整車必須加斷路保護器.

7.大功率相線和電源線必須要加粗，電源正極線需接2組。

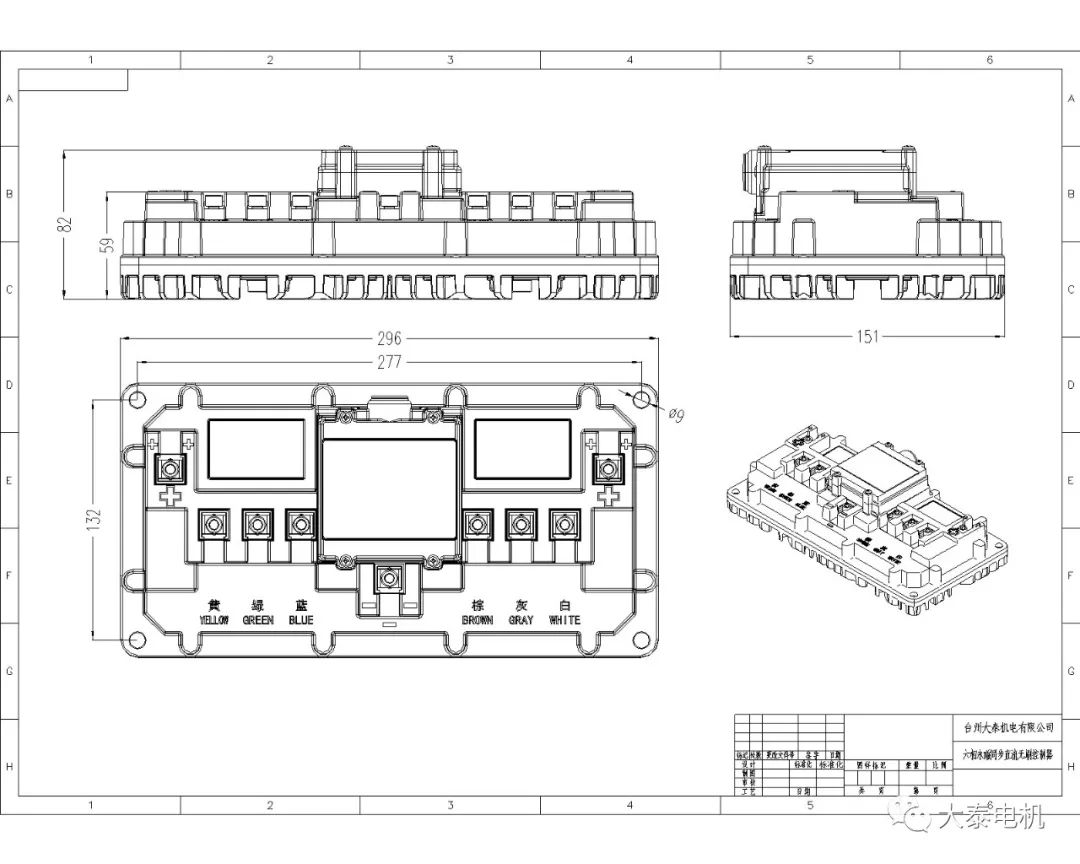

六.控制器外形安裝尺寸：

七.注意事項:

拖車時必須將車輛主電源切斷,掛在機械空擋。
請勿擅自拆改，以防線頭損壞。
在車輛充電時或車輛停止工作時，必須切斷車輛主電源開關。
為防止整車線路短路或自燃，車輛必須裝有斷路器，斷路器額定電流為控制器******限流值基礎上增加30%-50%。（例如：控制器限流90A,則斷路器額定電流為120A-135A).
安裝位置和電機相位線越短對控制器傳輸性能越好。
安裝時注意接線插件不得有松動或接觸不良，電源和相線有保護套，并定期進行檢查。
安裝位置通風·防水有保護措施。
電壓低于84V啟動，高于84V有過壓保護。

八.常見故障及排除方法：

車輛不能行使
